Monitorización de la Temperatura de los Interruptores
Monitorización continua en tiempo real de la temperatura de los interruptores en puntos de contacto críticos para detectar rápidamente condiciones de sobrecarga y fallos.
OSENSA es líder del sector en monitorización avanzada de la temperatura mediante fibra óptica, diseñada específicamente para aplicaciones de interruptores. Estas tecnologías ofrecen una monitorización continua en tiempo real de la temperatura de los interruptores en puntos de contacto críticos, lo que permite detectar rápidamente condiciones de sobrecarga y fallos antes de que se produzcan averías catastróficas. Las capacidades de comunicación RS-485 Modbus del sistema garantizan una integración perfecta con cualquier sistema PLC/SCADA y software de monitorización. Los sensores de fibra óptica de OSENSA son inmunes a las interferencias electromagnéticas, lo que los hace ideales para aplicaciones de aparatos de conexión de misión crítica.
Los centros de datos y los operadores de misión crítica exigen la monitorización térmica de sus aparatos de conexión para garantizar la fiabilidad y la seguridad de sus operaciones.

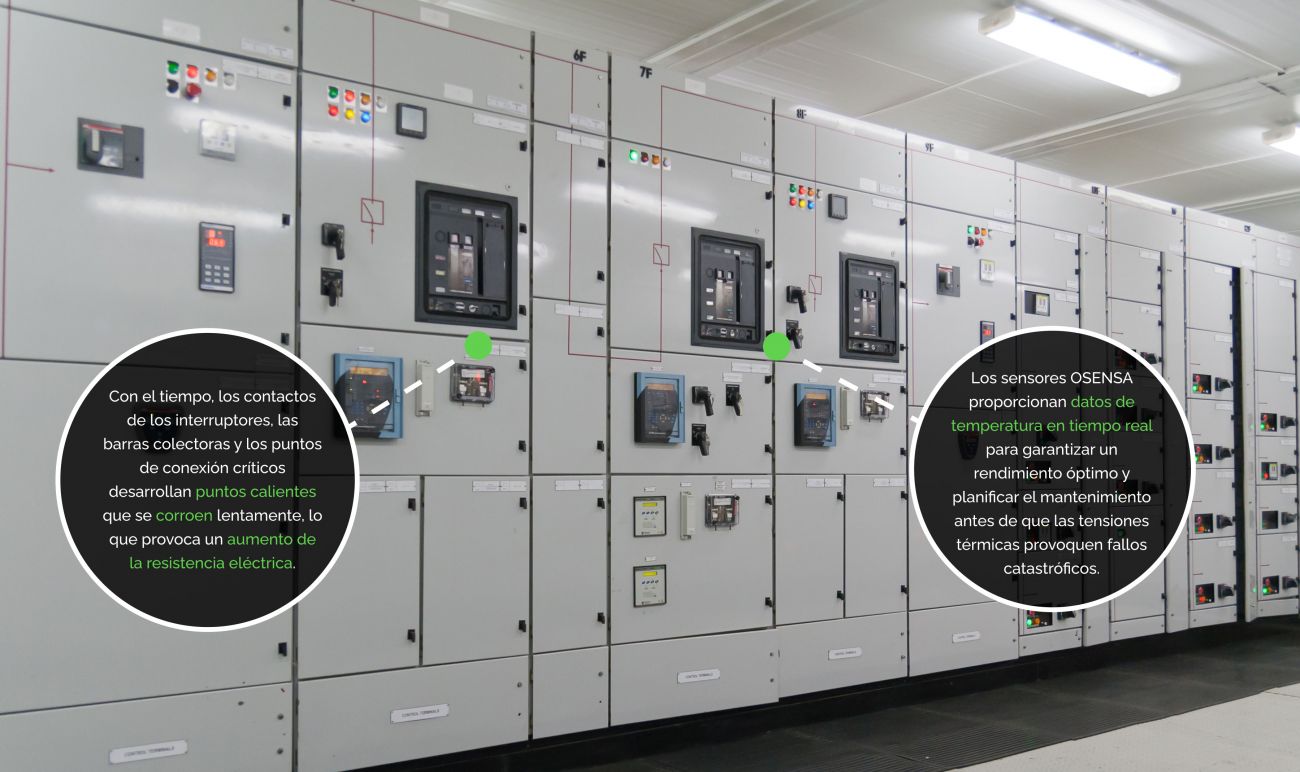

Los equipos de conmutación son componentes esenciales en los sistemas de distribución eléctrica, y los puntos calientes no detectados pueden provocar fallos en los equipos, tiempos de inactividad no planificados e incluso riesgos de incendio. La monitorización térmica continua por fibra óptica ayuda a detectar los primeros signos de sobrecalentamiento, lo que permite realizar un mantenimiento oportuno y evitar fallos catastróficos. Además, el mantenimiento de temperaturas óptimas mejora la eficiencia y la vida útil de los equipos, lo que reduce los costes operativos y mejora el rendimiento general del sistema.
Sensores de Fibra Óptica Frente a Otras Tecnologías
Los sensores de temperatura de fibra óptica de OSENSA superan a las tecnologías rentables actualmente disponibles para aplicaciones de detección de alta tensión.
Supervisión Periódica de Sistemas Heredados IR
Detección continua de temperatura por fibra óptica
Inspecciones
Las inspecciones solo se realizan si están programadas y, a menudo, se descuidan, lo que permite que el deterioro y los defectos no deseados aumenten sin ser detectados.
Puede detectar y prevenir hasta un 70 % más de fallos que las inspecciones periódicas por infrarrojos o la medición de la temperatura máxima del aceite por sí solas.
Operación
Las inspecciones a menudo no coinciden con las condiciones de carga máxima, cuando se alcanzan temperaturas críticas.
La tendencia de la actividad térmica se registra constantemente, lo que proporciona parámetros importantes para el diagnóstico predictivo y el análisis del sistema.
Instalación
Obstáculos como el aislamiento y los paneles de equipos suelen impedir la medición directa de la línea de visión, lo que da lugar a que se pasen por alto los puntos calientes reales y se subestimen las temperaturas críticas del aislamiento.
Los sensores de temperatura de fibra óptica son intrínsecamente seguros, fáciles de instalar y están diseñados para informar de forma fiable sobre la temperatura durante toda la vida útil del equipo sin necesidad de recalibrarlos.
Ahorro de Costes
La supervisión por infrarrojos deja un rastro de auditoría débil para el análisis de las causas fundamentales y puede dificultar la tramitación de las reclamaciones de seguros.
La monitorización térmica continua elimina los costes laborales asociados a las inspecciones periódicas, lo que supone un ahorro de dinero a largo plazo.
Inspecciones
Operación
Instalación
Ahorro de Costes
Integración y Gestión de Activos
Los productos y el software de OSENSA ofrecen sólidas capacidades de red y software diseñadas para mejorar la supervisión y la gestión de datos. Los acondicionadores de señal de la serie FTX admiten tanto salida analógica/digital como comunicación RS-485 Modbus, lo que garantiza una integración perfecta con los sistemas PLC/SCADA y de supervisión existentes.

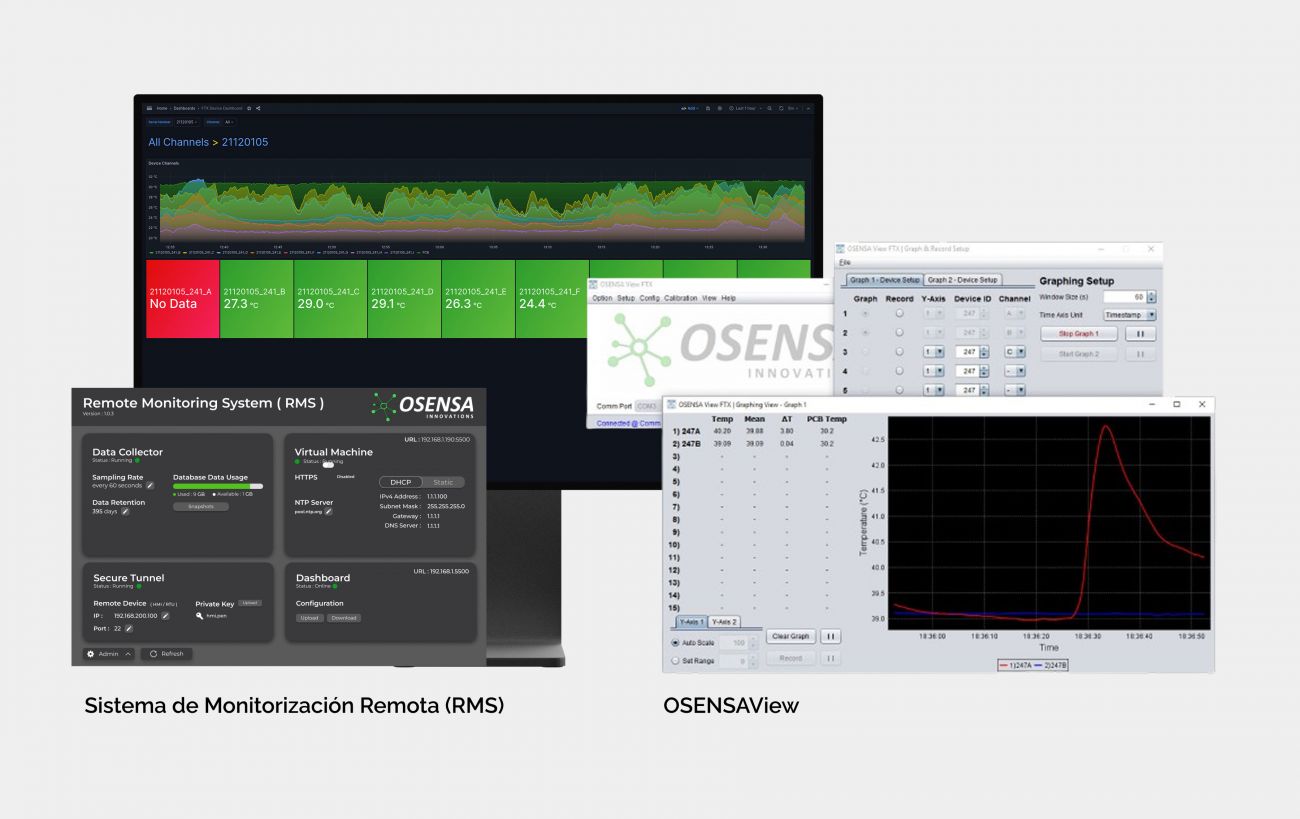

- El software OSENSAView proporciona una interfaz fácil de usar para configurar y supervisar múltiples acondicionadores de señales ópticas de la serie FTX. Incluye funciones como gráficos en tiempo real, registro de datos y estadísticas avanzadas, lo que facilita la visualización y el análisis de los datos de temperatura.
- El sistema de monitorización remota (RMS) está diseñado específicamente para recopilar, almacenar y visualizar los datos obtenidos por el hardware OSENSA HMI o RTU. El RMS se puede implementar en las instalaciones como una solución independiente sin necesidad de conexión a Internet (se requiere conexión de red TCP/IP).
¿Cuál es el Costo?
Maximice la eficiencia de su centro de datos y de sus instalaciones de misión crítica con la monitorización térmica por fibra óptica y descargas parciales
Invertir en un sistema de monitorización térmica por fibra óptica y descargas parciales continuas para sus activos críticos de aparatos de conexión puede generar importantes beneficios en un plazo de entre 6 meses y 1 año. La tecnología avanzada de OSENSA monitoriza continuamente la temperatura y los eventos de descargas parciales de los componentes críticos, lo que ayuda a prevenir fallos en los equipos que pueden provocar costosos tiempos de inactividad y reparaciones. Disfrute de una reducción de los costes de mantenimiento y una mejora de la eficiencia operativa con nuestras soluciones de vanguardia para la monitorización térmica por fibra óptica y de descargas parciales.
Monitorización de Descargas Parciales y Humedad en Aparatos de Conexión
Las descargas parciales son un indicador adelantado de daños en los cables y fallos en el aislamiento. La magnitud de las descargas parciales está relacionada con el índice de deterioro.
OSENSA es líder del sector en supervisión avanzada de descargas parciales diseñada específicamente para aplicaciones en aparatos de conexión. La tecnología de detección inteligente de frecuencia ultraalta (UHF) y el procesamiento de señales digitales de alta velocidad la hacen ideal para aplicaciones críticas en aparatos de conexión. El sensor de pequeño tamaño de OSENSA detecta eventos de descarga parcial en aparatos de conexión, conductos de bus y transformadores de tipo seco.
Por qué es Importante la Monitorización Continua de Descargas Parciales
La descarga parcial (PD) es un indicador temprano de la degradación del aislamiento en aparatos de conexión de media y baja tensión, conductos de bus y transformadores de tipo seco.
La actividad de DP no detectada puede provocar fallos catastróficos, tiempos de inactividad no planificados y costosas reparaciones. Los métodos tradicionales de prueba fuera de línea solo proporcionan una instantánea en el tiempo, lo que deja lagunas críticas en la supervisión. La supervisión continua de descargas parciales, mediante sensores UHF (frecuencia ultraalta) avanzados, ofrece información en tiempo real sobre el estado de los activos, lo que permite un mantenimiento proactivo y una mayor fiabilidad del sistema.

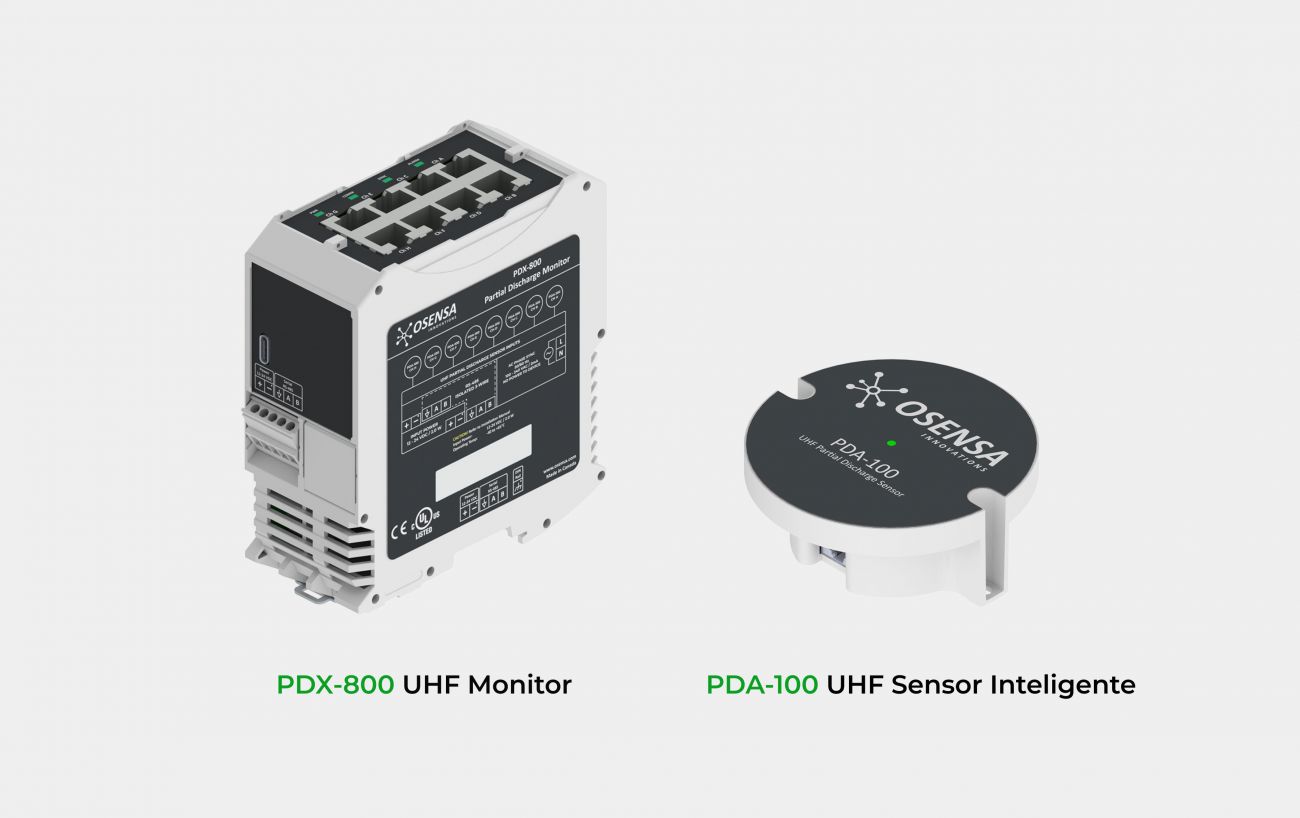

Presentamos el Monitor de Descargas Parciales UHF PDX-800
El PDX-800 de OSENSA es un sistema de monitorización de descargas parciales UHF de última generación diseñado para proporcionar una monitorización continua y en tiempo real de aparatos de conexión y otros activos eléctricos. Está diseñado para detectar y analizar eventos de descargas parciales mediante el procesamiento de señales digitales de alta velocidad y el análisis sincronizado de formas de onda de CA.
Monitorea Hasta 8 Canales
Compatible con sensores inteligentes UHF PDA-100 para una amplia cobertura.
Análisis Sincronizado por Fases
Detecta con precisión los niveles máximos de descargas parciales línea-tierra y línea-línea.
Registro Avanzado de Datos

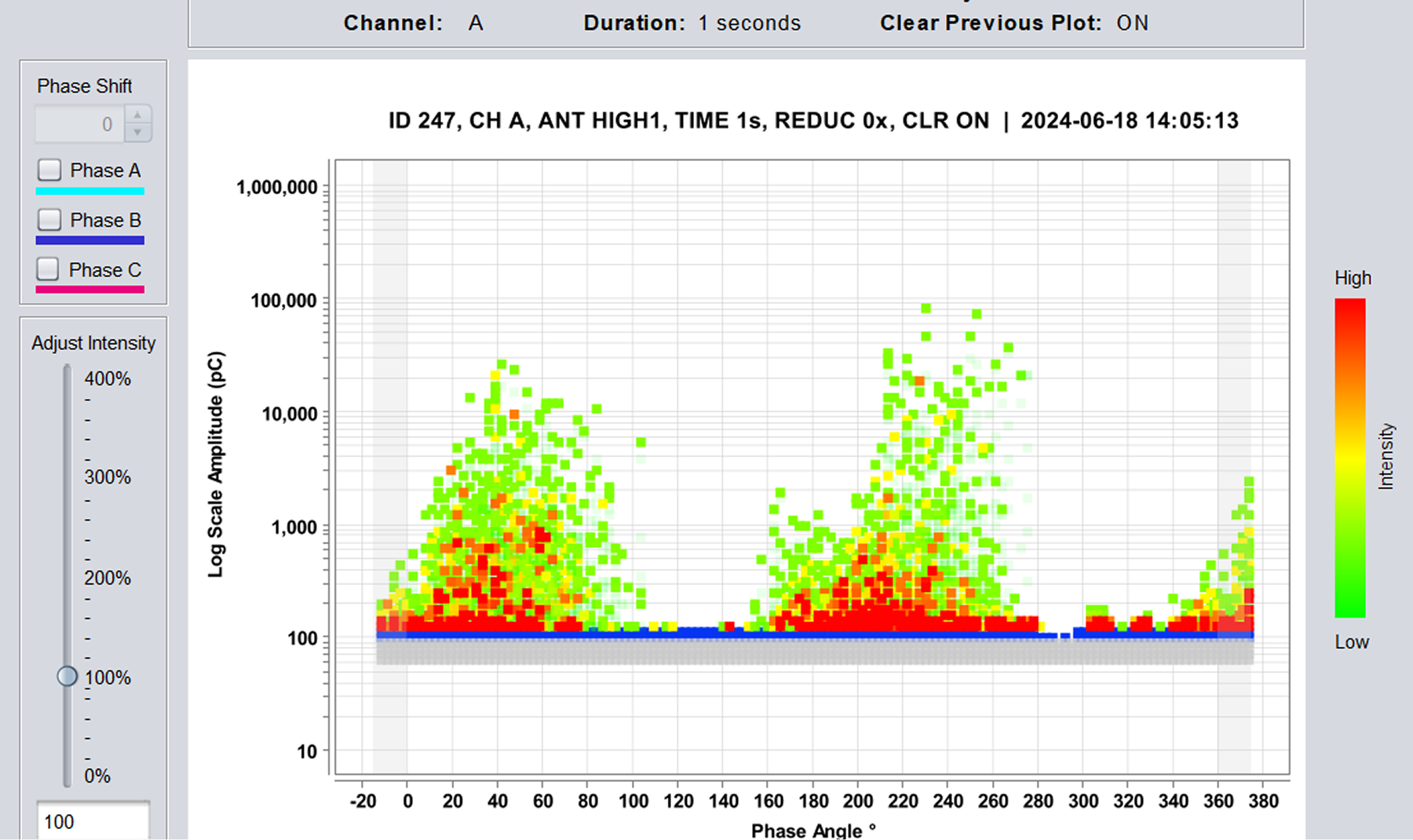

Genera gráficos de nubes de alta resolución con resolución de fase.
Monitorización Medioambiental
Mide la temperatura y la humedad ambientales junto con la detección de PD.
Comunicación Industrial
Utiliza Modbus RTU sobre RS-485 para una integración perfecta con SCADA/BMS.
Diseño Robusto
Funciona en entornos hostiles con temperaturas de entre -40 °C y +75 °C.
Ventajas de la Monitorización Continua de Descargas Parciales
01
Detección Temprana y Prevención de Fallos
A diferencia de las inspecciones periódicas, la monitorización continua de la PD identifica el deterioro del aislamiento tan pronto como comienza. Esto permite a los equipos de mantenimiento tomar medidas correctivas antes de que una degradación menor se convierta en una avería grave.
02
Reducción del Tiempo de Inactividad y los Costes de Mantenimiento
Al detectar la DP en tiempo real, los operadores pueden planificar el mantenimiento de forma proactiva en lugar de reaccionar ante fallos inesperados. Esto evita costosas paradas de emergencia y prolonga la vida útil de los activos eléctricos.
03
Mayor Seguridad y Fiabilidad
Las descargas parciales son una de las principales causas de incendios eléctricos y fallos en los equipos de conmutación. El PDX-800 emite alarmas instantáneas cuando se alcanzan niveles peligrosos de descargas parciales, lo que garantiza la seguridad del personal y los equipos.
04
Detección Temprana y Prevención de Fallos
A diferencia de las inspecciones periódicas, la monitorización continua de la PD identifica el deterioro del aislamiento tan pronto como comienza. Esto permite a los equipos de mantenimiento tomar medidas correctivas antes de que una degradación menor se convierta en una avería grave.
05
Integración perfecta con SCADA y BMS
El PDX-800 se comunica a través de Modbus RTU, lo que facilita su integración en los sistemas SCADA (control de supervisión y adquisición de datos) o BMS (sistemas de gestión de edificios) existentes. Esto permite una supervisión centralizada y alertas automatizadas.
Utilice el Sistema PDX-800 de Monitorización Continua de Descargas Parciales Para Adelantarse a la Curva Eléctrica D-I-P-F.

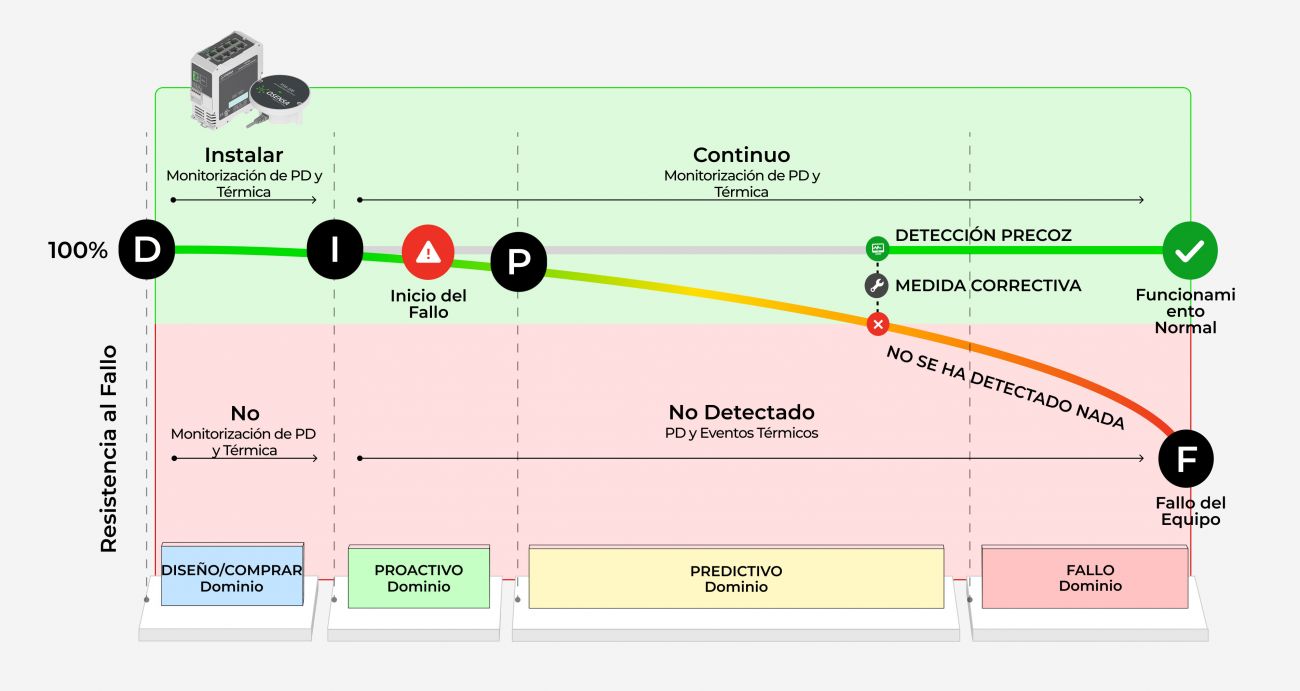

Curva Eléctrica D-I-P-F
El PDX-800 de OSENSA Innovations proporciona una monitorización continua y en tiempo real de las descargas parciales, lo que ayuda a las organizaciones a detectar problemas de aislamiento de forma temprana y a tomar medidas correctivas antes de que se produzcan fallos. Al integrar sensores UHF y un procesamiento digital avanzado, el PDX-800 se alinea con la curva D-I-P-F para identificar, rastrear y mitigar la degradación del aislamiento antes de que alcance una fase crítica.
La curva D-I-P-F representa las cuatro etapas clave de la degradación del aislamiento eléctrico: degradación, incubación, propagación y fallo. Este modelo ayuda a los ingenieros y a los equipos de mantenimiento a comprender cómo se deteriora el aislamiento con el tiempo y el papel fundamental que desempeña la monitorización de descargas parciales (PD) en la prevención de fallos catastróficos.
D
I
Incubación
La actividad de descarga parcial comienza, pero puede pasar desapercibida sin una supervisión adecuada.
P
Propagación
La actividad PD se intensifica, lo que provoca un desgaste acelerado del aislamiento y un mayor riesgo de fallo.
F
Fallo
El deterioro del aislamiento se vuelve crítico, provocando costosas interrupciones imprevistas o daños en los equipos.
Recursos
Monitorización de la Temperatura de los Qquipos de Conmutación
Descargar
Ficha TécnicaTransmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
9 Canales, Solo RS-485
Número de Canales:
9
Salidas de Relé:
Sin relés
Interfaz Digital:
RS-485 Aislado
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
6 Canales, Solo RS-485
Número de Canales:
6
Salidas de Relé:
Sin relés
Interfaz Digital:
RS-485 Aislado
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
3 Ch, RS-485 Only
Número de Canales:
3
Salidas de Relé:
No relays
Interfaz Digital:
RS-485 Aislado
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Transmisor de 9, 6 o 3 Canales, Solo RS-485, con 2 Relés
Número de Canales:
9
Salidas de Relé:
2 unidades del tipo A, SPST, normalmente abierto;
Interfaz Digital:
RS-485 Aislado
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Transmisor de 9, 6 o 3 Canales, Solo RS-485, con 2 Relés
Número de Canales:
6
Salidas de Relé:
2 unidades del tipo A, SPST, normalmente abierto;
Interfaz Digital:
RS-485 Aislado
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Transmisor de 6 o 4 Canales, Solo RS-485
Número de Canales:
6
Salida Analógica:
none
Interfaz Digital:
RS-485 aislado de 3 hilos
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Transmisor de 4 Canales, Solo RS-485
Número de Canales:
4
Salida Analógica:
none
Interfaz Digital:
RS-485 aislado de 3 hilos
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Transmisor de 9, 6 o 3 Canales, Solo RS-485, con 2 Relés
Número de Canales:
3
Salidas de Relé:
2 unidades del modelo A, SPST, normalmente abierto
Interfaz Digital:
RS-485 Aislado
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Transmisor de 3, 2 o 1 canal, USB, RS-485, 4-20 mA
Número de Canales:
3
Salida Analógica:
Aislado 4-20 mA
Interfaz Digital:
USB y RS-485 Aislada
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
1 Canal, Módulo OEM SPI o Modbus
Interfaz Digital:
Modbus serie o SPI
Rango de Medición:
-40 to +200°C
Condiciones de Funcionamiento:
De -20 a +65 °C (+85 °C cuando la temperat
Transmisores de Temperatura
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Portátil
Interfaz Digital:
USB mini, inalámbrico
Rango de Medición:
-40°C to +200°C
Resolución:
0.1°C
Soluciones Para Descargas Parciales
Aparatos de Conexión, Transformador
Supervisa hasta ocho sensores inteligentes PDA-100 de frecuencia ultraalta (UHF).
Número de Canales:
8
Frecuencia de Actualización:
1,25 segundos por canal
Condiciones de Funcionamiento:
-40°C to +75°C
Soluciones Para Descargas Parciales
Aparatos de Conexión, Transformador
Sensor PD de temperatura y humedad de frecuencia ultraalta (UHF).
Número de Canales:
1
Condiciones de Funcionamiento:
-40°C to +75°C
Protocolo de Comunicación:
Propietario
Soluciones Para Descargas Parciales
Aparatos de Conexión, Transformador
Simulador de descargas parciales.
Sondas de Temperatura de Fibra Óptica
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Nailon de 2,3 mm, POF de 1000 µm
Rango de Medición:
-40°C to +120°C
Precisión de Medición:
±1.0°C
Capacidad Máxima:
38 kV, trifásico
Sondas de Temperatura de Fibra Óptica
Aparatos de Conexión, Transformador, Movilidad Eléctrica
Nailon/FEP de 2,3 mm, POF/GOF de 1000 µm
Rango de Medición:
-40°C to +200°C
Precisión de Medición:
±1.0°C
Capacidad Máxima:
38 kV, trifásico
